還記得那年那月起石英晶體濾波器的用量達到最鼎盛嗎？使用石英晶體濾波器最早還得從BB機時代說起？在中國改革開放初期的80年代，那時候我們中國最繁華的城市，大上海，開通了中國第一家尋呼臺，從此民用無線BB機進入了中國，這個小小的BB機帶給人民的是從電報時代進入人人都能隨身攜帶的無線通信時代.

在那個時期，隨身能帶一個BB機是身份的象征，在那個年代能使用的起B(yǎng)B機的人還不是很多，除了中國比較新穎之外，整個亞洲乃至全球都為它瘋狂，BB帶給人民的是數字時代的一個新里程，其實就跟電報數字組成密碼一個道理，當你要尋呼對方的時候，得先給尋呼總臺去電話，你在給總臺留言轉發給你，或者是直接把電話號碼發送給你，讓你直接回復電話，或者是電話查詢總臺你留言的信息，總之你干嘛都得經過總臺才可以，這貌似有點沒隱私了，在后來就有了中文BB機，這樣好像更簡單了點，當你尋呼對方的時候可以直接留言，以文字的方式直接發送到對方的BB機里面就可以看到你的留言了。我們還是說回石英晶體濾波器吧，那么BB機跟晶體濾波器又有什么關系呢？BB機的原理是通過總臺建立的發射基站，在向你的BB發射一段頻率，而這時你的BB機只要負責接收信號，在對碼，這樣就可以接收到總臺給你發送的數字或者文字了，這有點象今天的手機發信息這么簡單，不過在當初可沒現在這么先進了，需要發送一組數字或者文字給你還是需要很多電子產品的，那么BB機里面有用到了幾個石英晶體濾波器呢？最初的BB機內部使用了2顆石英晶體濾波器，以及一顆貼片晶振，到后來中文的BB機就最少要使用3-4顆石英晶體濾波器了，到了90年代初BB機已經在中國擁有了爆發式的增長，你可以想象當初BB機里面的配件零件，貼片晶振，晶體濾波器的使用量會是有多大。

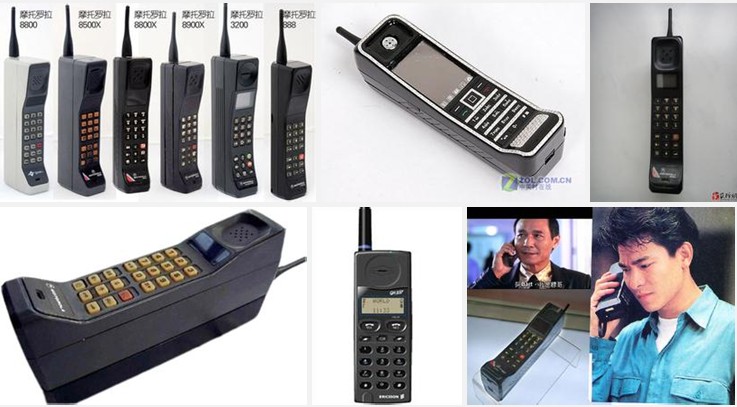

在大城市中，你基本上可以看到人人腰間憋了一個黑色的東西，那就是BB機了，BB機在一些大城市使用還好，只要一響你就能立馬在附近找到電話亭使用了，這要是在鄉下就不一樣了，曾經有這么一個笑話，一農村小伙交往了一個在縣城工作的女孩，為了跟這個女孩能隨身保持聯系，果斷的購買了一臺BB機，有一天女孩在縣城尋呼了這小伙，當時小伙正在地里干農活呢，隨著BB機一想出現了一組電話號碼，這小伙一想準是心上人在找自己了，抬頭四處找電話亭，那時候的農村那可能會有電話亭呢？別說是90年代，就是現在也不大可能找的著電話亭了，【在90年代中期也就我們村長家有臺電話機】，正當小伙急的像熱鍋上的螞蟻時，無奈的立馬跑回家騎上了他的那臺永久牌自行車就往縣城趕，2個小時后小伙到了縣城回復BB機上顯示的號碼回去，那女孩已經不在了，小伙趕緊一連串的尋呼女孩的BB機也沒有任何音訊，這時小伙趕緊到他們經常約會的電影院，剛好碰到了女孩跟一個男孩從電影院出來，原來女孩買了兩張電影票想一起看電影的，可是等了一個多小時也不見回電話，情急之下不想電影票作廢就尋呼了追求已久的同事來看了。在90年代初大哥大也悄悄的出現了，應為大哥大的使用成本奇高，使用者不大，在到后來手機的出現改變了BB機的歷史，在90年代末2000年代初，手機的出現BB機悄然的離開了市場，就好像一夜之間BB機仿佛就從來沒出現個一樣的消失了，從此BB機徹底結束。
石英晶體濾波器根據其結構不同分為集成式單片濾波器和分離式濾波器。集成式濾波器結
構簡單、體積小、價格低，但其帶寬和頻率受到限制，分離式濾波器則可以彌補集成式濾
波器的不足，使可實現的頻率和帶寬得以拓展。數字通訊技術的發展，對晶體濾波器的群
延時特性及互調失真指標提出要求，而分離式濾波器能夠較容易解決。一、術語解釋
1、插入損耗：信號源直接傳送給負載阻抗的功率（P0）和插入濾波器后傳送給負載阻抗
的功率（P1）之比的對數值。通常用分貝（dB）為單位進行度量，表示為IL=10 lg （P0/
P1）。

2、通帶波動：通帶內衰耗的最大峰值與最小谷值之差。
3、通帶寬度；指相對衰耗小于和等于某一規定值時的頻率寬度（如1dB、2dB、3dB、6dB
等）。
4、阻帶衰耗：指整個阻帶內的最小衰耗值。
5、阻帶寬度：相對衰耗等于和大于某規定值時的頻帶寬度（如40dB、50dB、60dB、80dB
等）。
6、匹配阻抗：晶振濾波器技術條件中要求的端接匹配阻抗值。
二、應用指南
石英晶體濾波器根據其結構不同分為集成式單片濾波器和分離式濾波器。　　
集成式濾波器結構簡單、體積小、價格低，但其帶寬和頻率受到限制，分離式濾波器則可
以彌補集成式濾波器的不足，使可實現的頻率和帶寬得以拓展。　　
數字通訊技術的發展，對晶體濾波器的群延時特性及互調失真指標提出要求，而分離式濾
波器能夠較容易解決。
1、阻抗匹配：性能優良的濾波器在與其端接的電路阻抗不匹配時，濾波特性會變差，引
起通帶波動增大，插損增加。當外電路阻抗低于濾波器特性阻抗時，中心頻率將下移，反
之上移。濾波器的測試或使用應符合以下原理圖
"信號源+電平表"功能由網絡分析儀完成
Ri、R0：儀器內阻：一般為50Ω
R1--濾波器輸入端外接阻抗，阻抗值為匹配阻抗減去50Ω。
R2--濾波器輸出端外接阻抗，阻抗值為匹配阻抗減去50Ω。
在濾波器條件的匹配阻抗中有時有并接電容要求，應按上圖連接。
2、合理的測量電平；如同

對激勵電平的要求一樣，濾波器中其核心元件仍是晶體，
因此激勵電平在沒有規定時，一般選0dB作為輸入電平。
3、良好的屏蔽：對濾波器的輸入端和輸出端進行良好屏蔽，以使信號源的能量不能直接
耦合到負載端。對甚高頻以上濾波器，則應使濾波器與儀器間的連接盡量符合同軸線原理
。濾波器在線路上時應盡可能采用大面積接地，并將輸入、輸出端隔離，保證濾波器的阻
帶衰耗。
要是告訴你，在科技一日千里的今天，還有企業在生產BB尋呼機，你會怎么想？你的第一個反應是不是會想，誰還買這淘汰的玩意，你還別不相信，今天還有企業在生產BB機，而且生產量每個月都有10萬臺左右，那么現在生產出來的BB機到底給誰在使用呢？其實當初我知道還有企業在生產BB機的時候，也覺得很好奇，隨著我深入了解原來今天生產的BB機已經不是給人在使用了？據客戶工廠了解到的信息是目前BB機全部用于出口，并且出口到比我們國家科技更發達的地方，比如美國，德國，新西蘭，英國等發達國家。那么這些發達國家把BB機都給誰帶了呢？原來現在西方養殖業很發達，特別是養牛的，全部都是放養的，放養的同時喂食是一大難題，以及夜晚回圈也是一件難事，后來經過有關人員研究訓練之后，在每個牛的牛角上或者大腿上帶上一個BB機，到喂食的時間只要給每臺BB機群發一個信息，產生一個頻率，BB機發生震動或者是頻率聲音，那么這些牛羊就知道是回去吃飯還是回去睡覺了，聽了之后是不是感覺很驚訝呢？你也別太驚奇了，今時今日的科技是無所不能了。但是現在的BB機里面可不想是早期的BB機那樣了，里面一堆的零件，現在的BB機的內部零件少之又少了，石英晶體濾波器只用了一顆，石英晶振1顆，不過現在使用的頻率是76.8K的，早期的是一顆表晶，一顆千赫茲高頻晶振。
